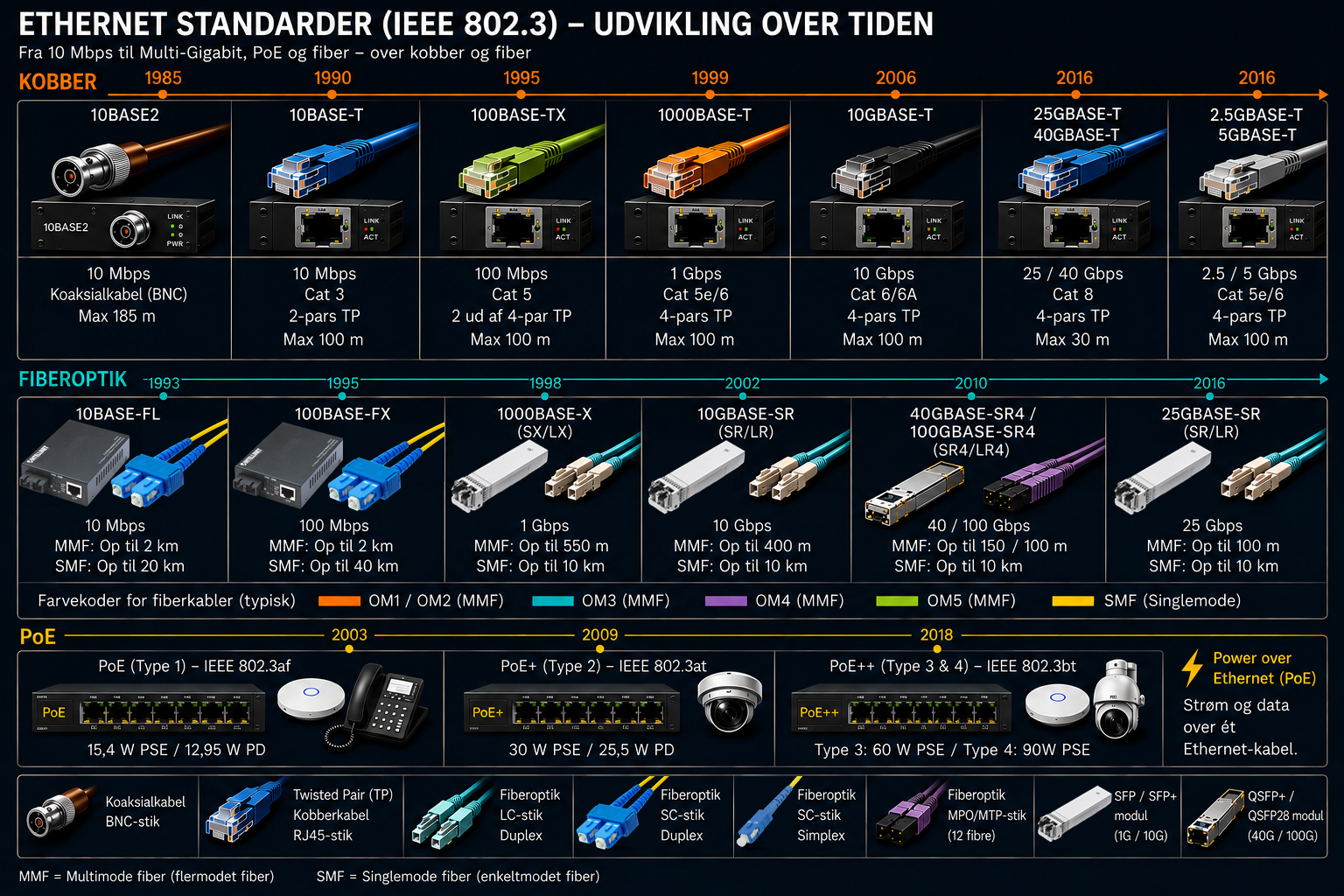

Ethernet Standarder (IEEE 802.3)
| Navn | IEEE Standard | Medie / PHY Gruppe | Beskrivelse / Specifikation | Godkendt |
|---|---|---|---|---|
| Ethernet (Coax) | IEEE 802.3a | 10BASE2 | 10 Mbps over Thinnet koaksialkabel (BNC / max 185 m) | 1985-11 |
| Ethernet (TP) | IEEE 802.3i | 10BASE-T | 10 Mbps over Cat 3 (eller højere) 2-pars TP-kobber (RJ45 / max 100 m) | 1990-09 |
| Ethernet (Optik) |
IEEE 802.3j | 10BASE-FL | 10 Mbps over Multimode fiber (ST-stik / max 2 km) | 1993-09 |
| Fast Ethernet | IEEE 802.3u | 100BASE-TX / FX | 100 Mbps over Cat 5 (2 ud af 4-par) TP-kobber (RJ45 / max 100 m) samt fiber (FX) | 1995-06 |
| Gigabit Ethernet (Optik) | IEEE 802.3z | 1000BASE-X (SX/LX) | 1 Gbps over MMF & SMF fiber | 1998-06 |
| Gigabit Ethernet (Kobber) | IEEE 802.3ab | 1000BASE-T | 1 Gbps over Cat 5e/6 4-pars TP-kobber (RJ45 / max 100 m) | 1999-06 |
| 10G Ethernet (Optik) | IEEE 802.3ae | 10GBASE-R / W (SR/LR) | 10 Gbps over MMF & SMF fiber | 2002-06 |
| PoE | IEEE 802.3af | – (PoE Type 1) | 15,4 W PSE / 12,95 W PD1 | 2003-06 |
| 10G Ethernet (Kobber) | IEEE 802.3an | 10GBASE-T | 10 Gbps over Cat 6/6A kobber (RJ45 / max 100 m) | 2006-06 |
| PoE+ | IEEE 802.3at | – (PoE Type 2) | 30 W PSE / 25,5 W PD1 | 2009-09 |
| 40G & 100G Ethernet (Optik) | IEEE 802.3ba | 40GBASE-R / 100GBASE-R | High-speed fiber (MPO / WDM) | 2010-06 |
| 25G Ethernet (Optik) | IEEE 802.3by | 25GBASE-R | 25 Gbps single-lane fiberoptik | 2016-06 |
| 25G og 40G Ethernet (Kobber) | IEEE 802.3bq | 25GBASE-T / 40GBASE-T | 25/40 Gbps over Cat 8 (Max 30 m) | 2016-06 |
| 2.5G og 5G Ethernet (Kobber) | IEEE 802.3bz | 2.5GBASE-T / 5GBASE-T | Multi-Gigabit (NBASE-T) over Cat 5e/6 (max 100 m) | 2016-09 |
| PoE++ / 4PPoE | IEEE 802.3bt | – (PoE Type 3 & 4) | Type 3: 60 W PSE / Type 4: 90 W PSE1 | 2018-09 |
| Single Pair Ethernet | IEEE 802.3cg | 10BASE-T1L | 10 Mbps over 1 par (op til 1000 m) | 2019-11 |
1 PSE vs. PD (Power Sourcing Equipment & Powered Device):
- PSE (Power Sourcing Equipment): Effekten afsenderporten (f.eks. PoE-switchen) afgiver.
- PD (Powered Device): Den garanterede effekt tilgængelig ved slutenheden (f.eks. IP-kamera eller Access Point) efter maksimalt kabeltab over 100 m.
Twisted Pair (TP) Kategorier
| Kategori | Frekvens | Typisk Skærmning | 1 Gbps (1000BASE-T) |
2,5G / 5 Gbps (2.5G / 5GBASE-T) |
10 Gbps (10GBASE-T) |
25G / 40 Gbps (25G / 40GBASE-T) |
|---|---|---|---|---|---|---|
| Cat 3 (Legacy)1 |
16 MHz | U/UTP | – | – | – | – |
| Cat 5 (Legacy)1 |
100 MHz | U/UTP | ~30–50 m (uofficielt)2 |
– | – | – |
| Cat 5e | 100 MHz | U/UTP, F/UTP | 100 m | 100 m (2,5G) ~25–50 m (5G uofficielt)3 |
– | – |
| Cat 6 | 250 MHz | U/UTP, F/UTP | 100 m | 100 m | 37–55 m4 |
– |
| Cat 6A | 500 MHz | F/UTP, S/FTP, U/UTP | 100 m | 100 m | 100 m | – |
| Cat 7 (ISO/IEC)5 |
600 MHz | S/FTP | 100 m | 100 m | 100 m | – (Ej IEEE-std)6 |
| Cat 7A (ISO/IEC)5 |
1000 MHz | S/FTP | 100 m | 100 m | 100 m | ~15 m (uofficielt)6 |
| Cat 8 (8.1 / 8.2) |
2000 MHz | F/UTP (8.1) S/FTP (8.2) |
100 m | 100 m | 100 m | 30 m7 |
1 Cat 3 & Cat 5 (Legacy): Forældede standarder til henholdsvis 10 Mbps (10BASE-T) og 100 Mbps (100BASE-TX) op til 100 m.
2 Cat 5 og Gigabit (1000BASE-T): 1000BASE-T blev oprindeligt designet til Cat 5. Da kablet ikke blev støjtestet på alle 4 par over 100 m, garanteres 1 Gbps kun på Cat 5e. Et godkendt Cat 5-kabel i ren kobber kører i praksis fint 1 Gbps over kortere strækninger (~30–50 m). Ellers garanteres max. 100 Mbps ved længere strækninger.
3 Cat 5e og Multigigabit: IEEE 802.3bz garanterer 2.5GBASE-T op til 100 m. For 5GBASE-T kræves officielt Cat 6, men godkendte Cat 5e-kabler i ren kobber kan i praksis ofte køre 5 Gbps uofficielt over kortere strækninger (~25–50 m).
4 Cat 6 ved 10 Gbps: Opnår 55 m under ideelle forhold uden støj. I tætte kabelbundter med høj overhøring (Alien Crosstalk) falder rækkevidden til ca. 37 m.
5 Cat 7 / 7A i praksis: Meget udbredt som råkabel (S/FTP) pga. overlegen støjafskærmning. Termineres næsten altid med Cat 6A RJ45-konnektors til 10GBASE-T.
6 25G / 40G over Cat 7/7A: IEEE sprang Cat 7/7A over til High-Speed Ethernet pga. for lav frekvens (kræver 2000 MHz). Påstande om 50 m er forældet markedsføring; Cat 7A klarer i laboratorietest max ~15 m ved 40G.
7 Cat 8 (8.1 vs 8.2): Cat 8.1 benytter RJ45-stik (Klasse I). Cat 8.2 benytter ikke-RJ45 stik som TERA/GG45 (Klasse II). Rækkevidden på 25G/40G er begrænset til max 30 meters samlet link-længde (Top-of-Rack i datacentre).
Multimode Fiber (MMF)
| Type | Bølgelængde | Kerne / Kappe | Farve | 1 Gbps | 10 Gbps | 25 Gbps | 40 Gbps | 100 Gbps | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Afstand | Ethernet Standard | Afstand | Ethernet Standard | Afstand | Ethernet Standard | Afstand | Ethernet Standard | Afstand | Ethernet Standard | ||||
| OM1 (Legacy) |
850 nm | 62,5 / 125 µm | Orange | 275 m | 1000BASE-SX¹ | 33 m | 10GBASE-SR¹ | – | – | – | – | – | – |
| 1300 / 1310 nm | 550 m | 1000BASE-LX² | 220 m 300 m |
10GBASE-LRM¹ 10GBASE-LX4¹ |
– | – | – | – | – | – | |||
| OM2 (Legacy) |
850 nm | 50 / 125 µm | Orange | 550 m | 1000BASE-SX | 82 m | 10GBASE-SR | – | – | – | – | – | – |
| 1300 / 1310 nm | – | – | 220 m 300 m |
10GBASE-LRM 10GBASE-LX4 |
– | – | – | – | – | – | |||
| OM3 (Laser-opt.) |
850 nm | 50 / 125 µm | Aqua | 550 m | 1000BASE-SX | 300 m | 10GBASE-SR | 70 m | 25GBASE-SR | 100 m | 40GBASE-SR4³ | 70 m | 100GBASE-SR4 |
| 1300 / 1310 nm | – | – | 220 m | 10GBASE-LRM | – | – | – | – | – | – | |||
| 850 – 940 nm | – | – | – | – | – | – | 240 m | 40G-SWDM4³ | 75 m | 100G-SWDM4 | |||
| OM4 (Laser-opt.) |
850 nm | 50 / 125 µm | Aqua / Violet | 550 m | 1000BASE-SX | 400 m | 10GBASE-SR | 100 m | 25GBASE-SR | 150 m | 40GBASE-SR4 | 100 m | 100GBASE-SR4 |
| 1300 / 1310 nm | – | – | 220 m | 10GBASE-LRM | – | – | – | – | – | – | |||
| 850 – 940 nm | – | – | – | – | – | – | 350 m | 40G-SWDM4 | 100 m | 100G-SWDM4 | |||
| OM5 (WBMMF) |
850 nm | 50 / 125 µm | Limegrøn | 550 m | 1000BASE-SX | 400 m | 10GBASE-SR | 100 m | 25GBASE-SR | 150 m | 40GBASE-SR4 | 100 m | 100GBASE-SR4 |
| 1300 / 1310 nm | – | – | 220 m | 10GBASE-LRM | – | – | – | – | – | – | |||
| 850 – 953 nm | – | – | – | – | – | – | 440 m | 40G-SWDM4 | 150 m | 100G-SWDM4 | |||
1 Angiver transceiverens optiske klasse og teknologi på MMF:
- S-betegnelser (850 nm VCSEL-laser – Standard MMF):
- SX = Short Wavelength (275–550 m @ 1G). (Bogstavet X henviser til 8B/10B-kodningen).
- SR = Short Range (33–400 m @ 10G+). (Bogstavet R henviser til 64B/66B-kodningen).
- L-betegnelser (1310 nm – Special / Legacy til MMF):
- LX = Long Wavelength (550 m @ 1G – kræver MCP-kabel).
- LRM = Long Reach Multimode (220 m @ 10G – benytter 1310 nm laser og elektronisk kompensation (EDC) til at køre 10G på ældre OM1/OM2/OM3-kabler).
- LX4 = Long Wavelength 4-channel (300 m @ 10G – benytter 4 parallelle 1310 nm WDM-bølgelængder på MMF).
2 Mode Conditioning Patch-kabel (MCP): 1000BASE-LX benytter en 1310 nm Singlemode-laser. På MMF-kabler kræves et MCP-patchkabel for at undgå Differential Mode Delay (DMD).
3 Flere kanaler og multi-bølgelængder (MPO vs. LC):
- Tallet 4 (f.eks. -SR4): Angiver Parallel Optik, hvor signalet sendes over 4 parallelle fiberpar på 850 nm (kræver MPO/MTP-stik).
- SWDM4 (Short Wavelength Division Multiplexing): Angiver Multiplexing, hvor 4 tætte bølgelængder (850, 880, 910, 940 nm) samles i et enkelt standard LC-fiberpar. Særligt optimeret til OM5 (Wideband MMF).
Singlemode Fiber (SMF)
| Type | Bølgelængde | Kerne / Kappe | Farve | 1 Gbps | 10 Gbps | 25 Gbps | 40 Gbps | 100 Gbps | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Afstand | Ethernet Standard | Afstand | Ethernet Standard | Afstand | Ethernet Standard | Afstand | Ethernet Standard | Afstand | Ethernet Standard | ||||
| OS1 (Indendørs/Campus) |
1310 nm | 9 / 125 µm | Gul | 5 km 10 km1 |
1000BASE-LX2 1000BASE-EX |
10 km | 10GBASE-LR 10GBASE-LX43 |
10 km | 25GBASE-LR | 2 km 10 km |
40GBASE-FR 40GBASE-LR4 |
10 km | 100GBASE-LR4 |
| OS2 (Udendørs/Long-haul) |
1310 nm | 9 / 125 µm | Gul | 10 km 40 km |
1000BASE-LX 1000BASE-EX |
10 km | 10GBASE-LR 10GBASE-LX4 |
10 km 40 km |
25GBASE-LR 25GBASE-ER |
2 km 10 km 40 km |
40GBASE-FR 40GBASE-LR4 40GBASE-ER4 |
10 km 40 km |
100GBASE-LR4 100GBASE-ER4 |
| 1550 nm | 9 / 125 µm | Gul | 80 km | 1000BASE-ZX | 40 km 80 km |
10GBASE-ER 10GBASE-ZR |
– | – | – | – | – | – | |
1 OS1-indendørskabler har en højere dæmpning (op til 1,0 dB/km) og mere tab i samlinger end OS2 (0,35 dB/km). Selvom kraftige 1310 nm transceivere (f.eks. 1000BASE-EX) teoretisk kan nå op til 15 km under ideelle forhold, er 10 km den garanterede grænse i praksis, når der tages
højde for sikkerhedsmargen samt tab i konnektorer og patchpaneler. Ved strækninger over 10 km skal der altid benyttes OS2-fiber.
2 Angiver transceiverens optiske klasse (design-rækkevidde på OS2)
-
1 Gbps-generationen slutter på X:
- LX = Standard (5/10 km)
- EX = Udvidet (40 km)
- ZX = Ultra-lang (80 km)
(Bogstavet X henviser oprindeligt til 8B/10B-kodningen fra den første Gigabit-standard).
-
10 Gbps+ generationerne slutter på R:
- FR = Far Reach (2 km)
- LR = Long Range (10 km)
- ER = Extended Range (40 km)
- ZR = Ultra-Long Range / Z-Range (80 km)
(Bogstavet R står for “Range” og henviser til 64B/66B-kodningen).
3 Tallet 4 (f.eks. -LX4 / -LR4 / -ER4): Angiver, at signalet er opdelt på 4 parallelle laserbølgelængder (WDM / CWDM / LAN-WDM) i samme fiber for at opnå den høje hastighed.
